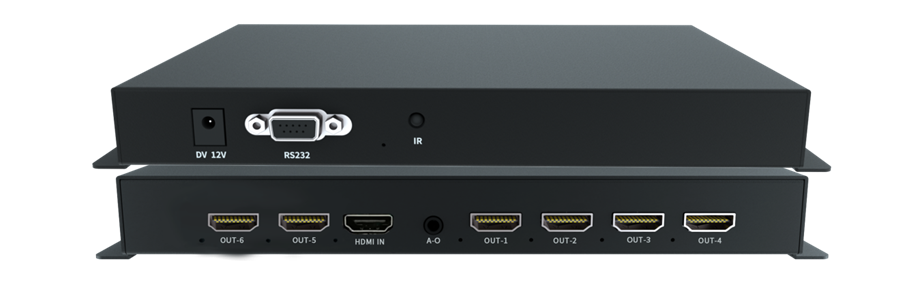

4K60超高清1進6出多屏寶

3500-P106U

一、產品簡介

本產品是一款針對液晶屏設計的的超高清畫面拼接器，可以讓拼接屏實現點到點顯示，顯示畫面做到不拉伸不變形。設備支持1路HDMI信號輸入，6路HDMI信號輸出，可通過撥碼對設備進行操作。支持多種拼接模式（1x1,1x2,1x3,1x4,2x1,2x2,3x1,4x1,5x1,6x1），輸入的EDID的可以根據不同的拼接模式而自動更改，輸入分辨率最高可支持8K。本設備還支持音頻解嵌，直接輸出模擬音頻。

本產品可以實現橫向同步功能，也可以多臺同時使用，從而實現更多路數的拼接屏的點到點不拉伸不變性顯示。設備操作及其簡單，外觀設計大方，既可以實現拼接又可以實現超高清分辨率點到點顯示，實為拼接屏的最佳搭檔。

二、特性

?  支持1路HDMI信號輸入，6路HDMI輸出

?  支持多種拼接模式，滿足大部分應用場景

?  支持分辨率最高達到8K輸入

?  HDMI接口EDID自動匹配，根據不同的拼接模式自動生成

?  支持音頻解嵌輸出

?  支持串口發送指令

?  支持并聯使用，保障大屏實時顯示需求。

?  采用全硬件實時處理架構，超快處理速度絕不延遲。

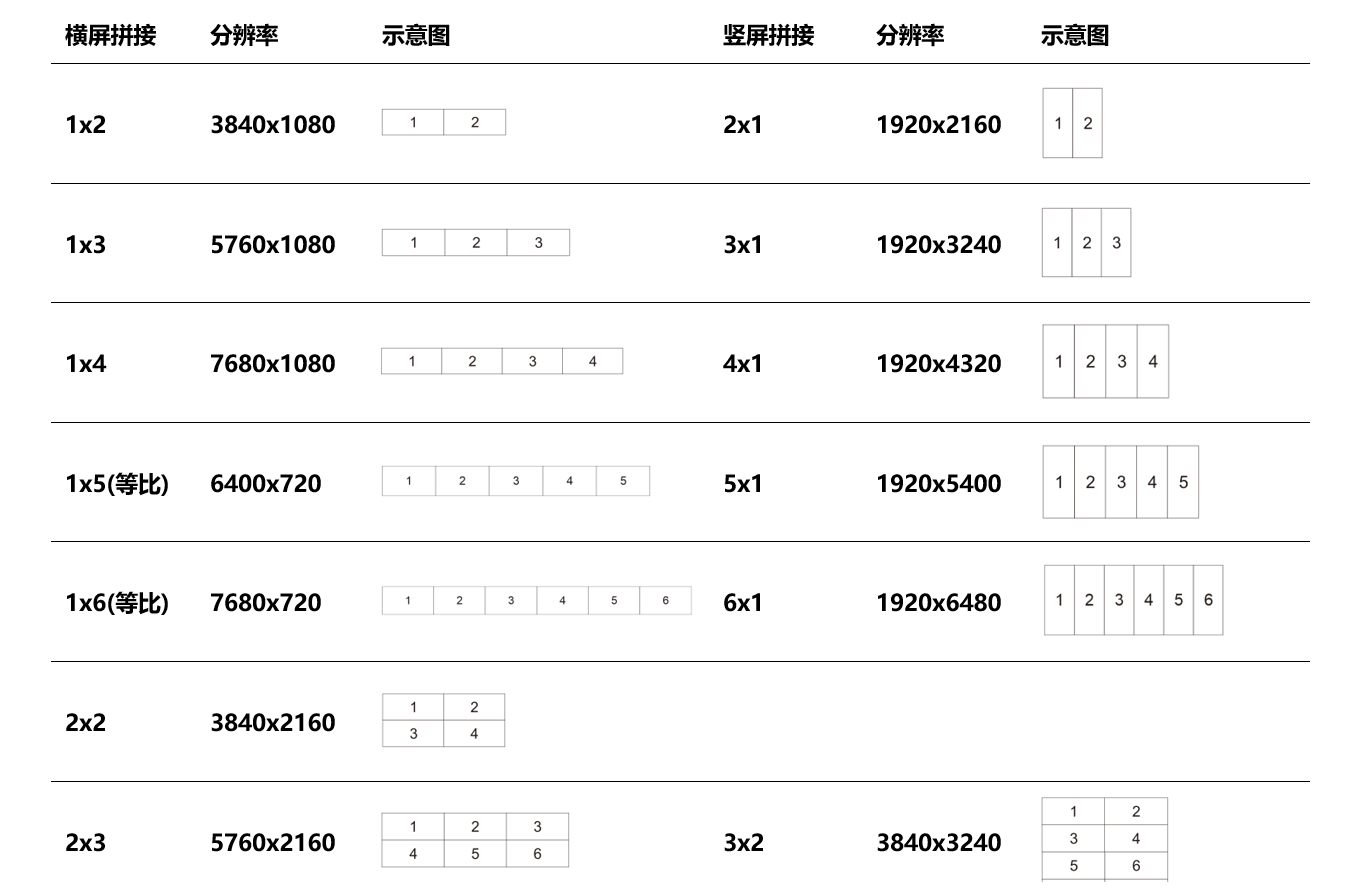

三、單臺設備支持的拼接規格

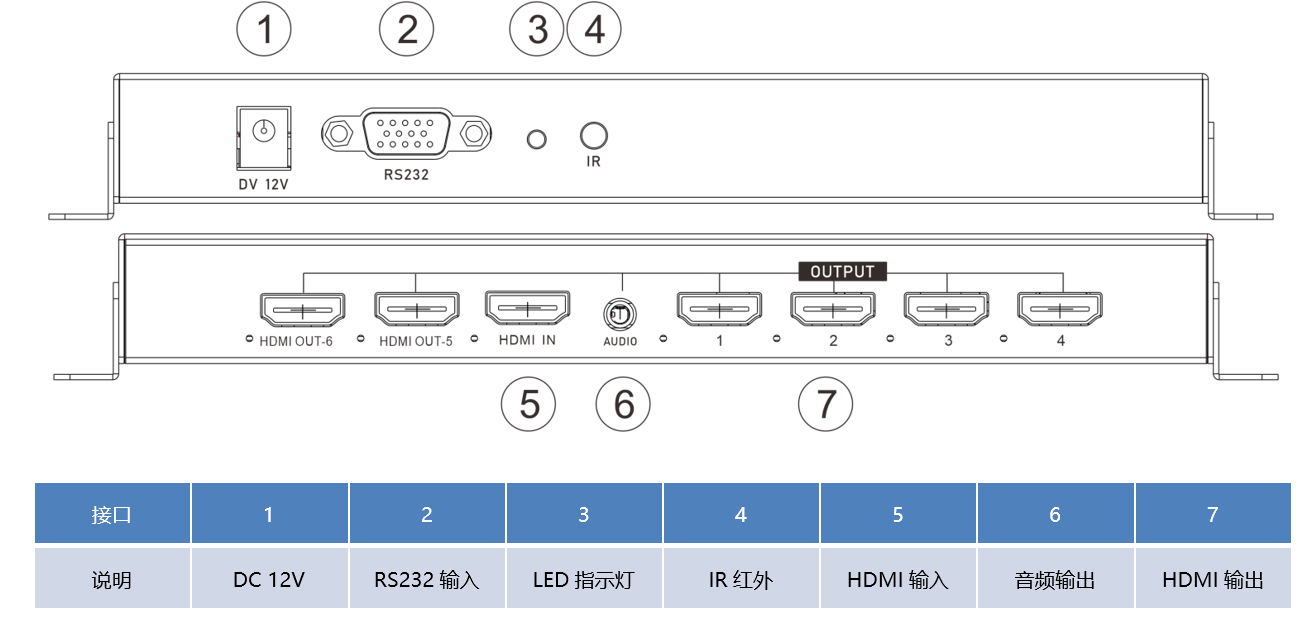

四、接口說明

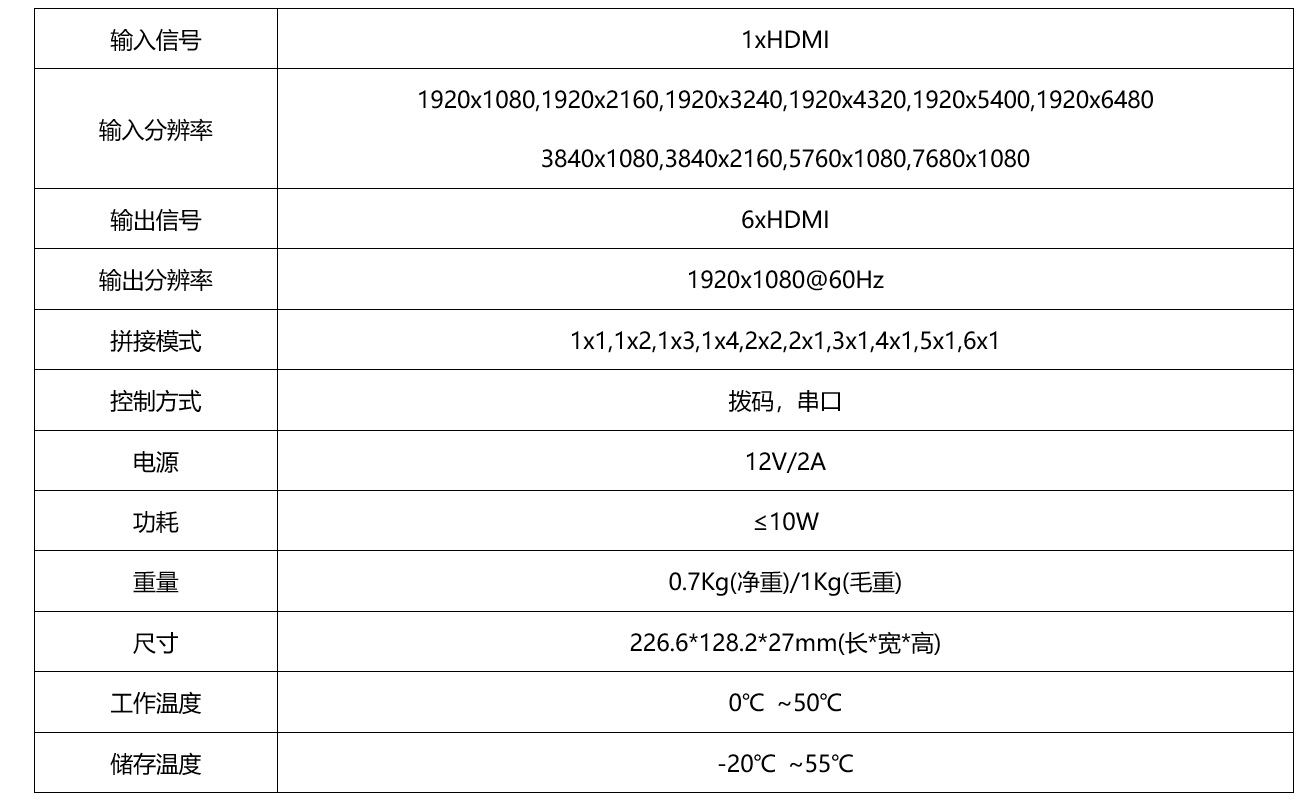

五、技術規格

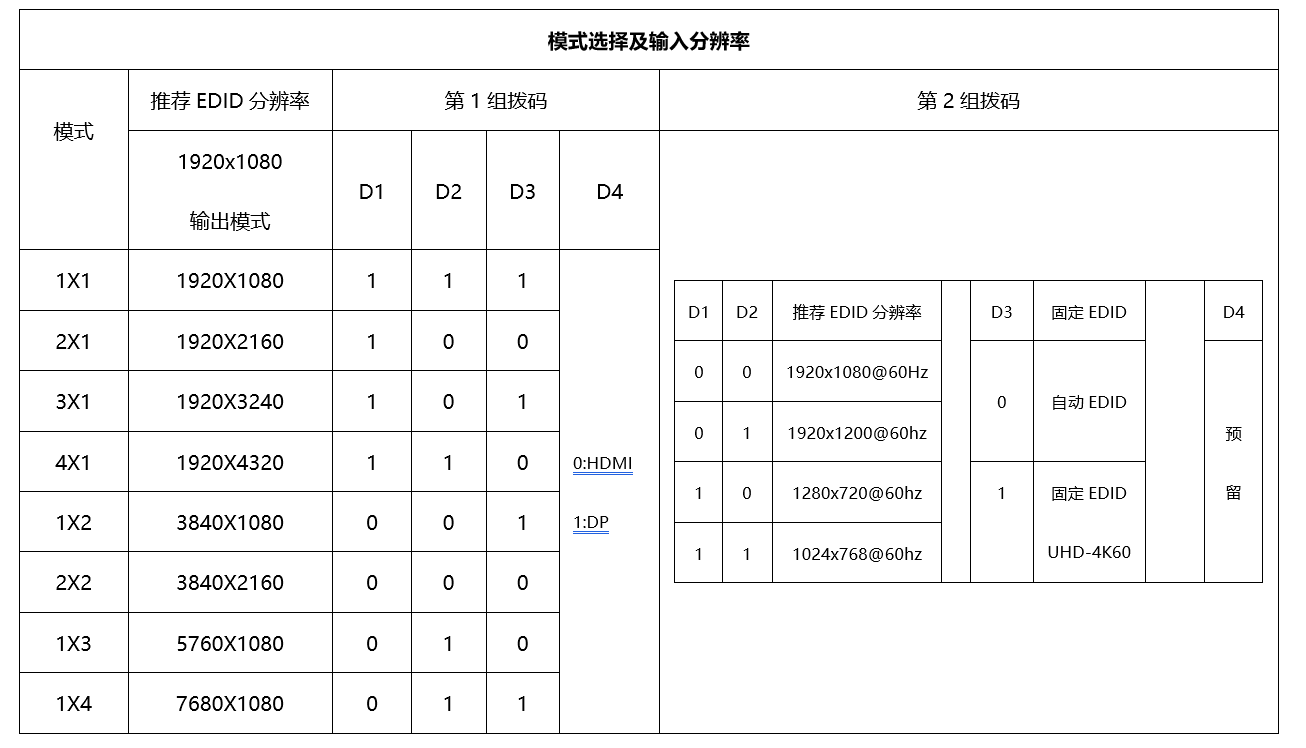

六、撥碼說明

七、產品拓?fù)鋱D

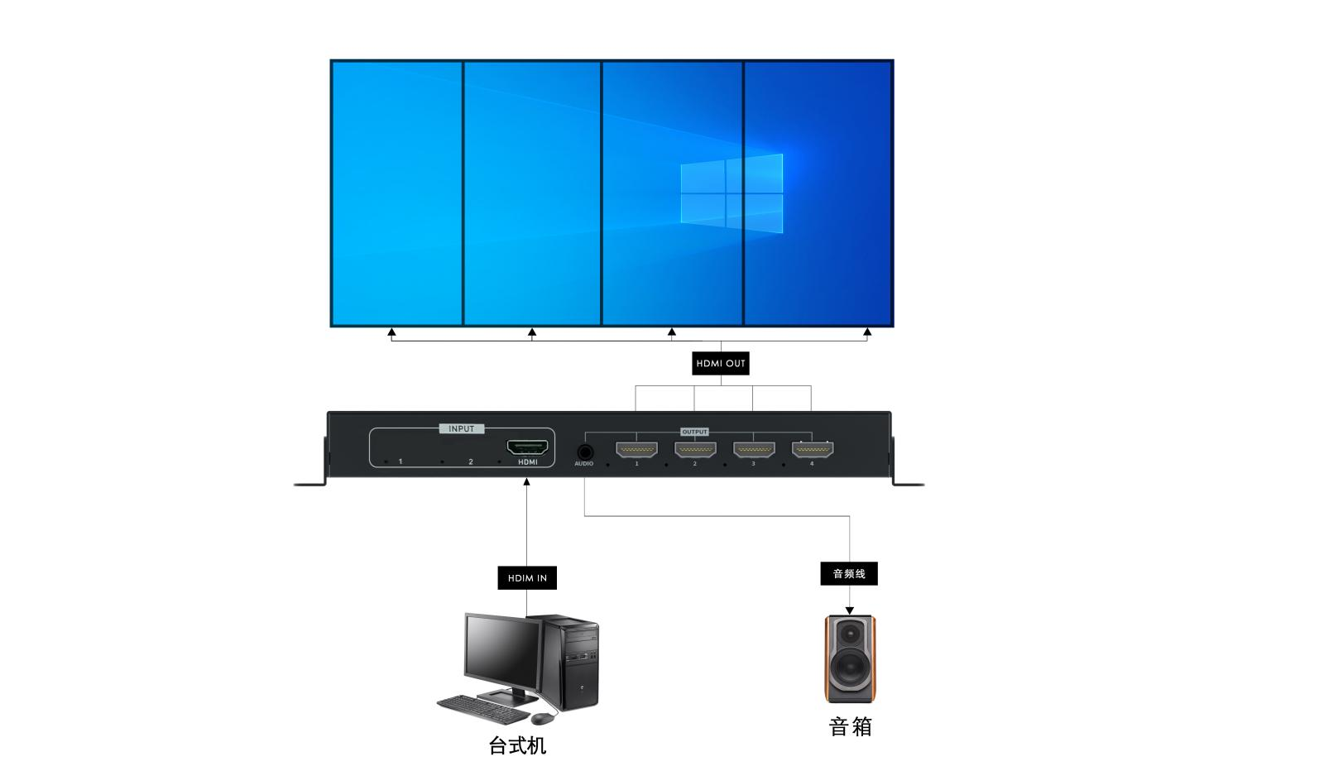

1行4列豎屏拓?fù)鋱D

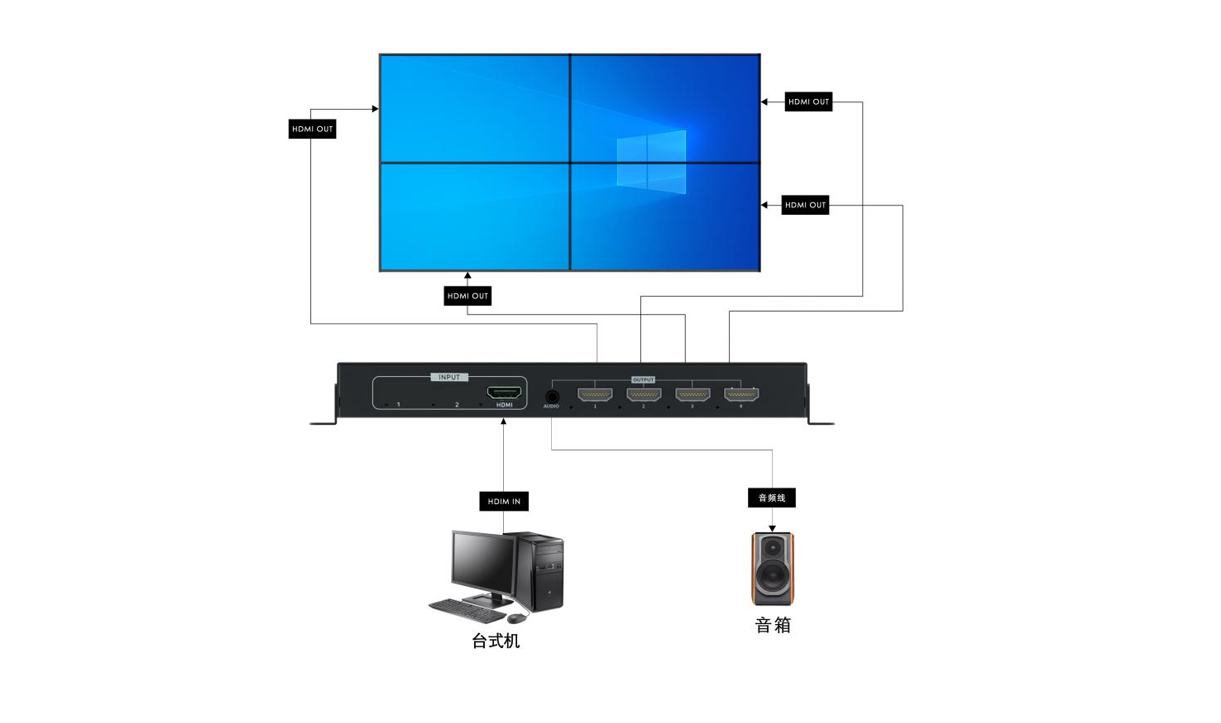

2行2列豎屏拓?fù)鋱D
